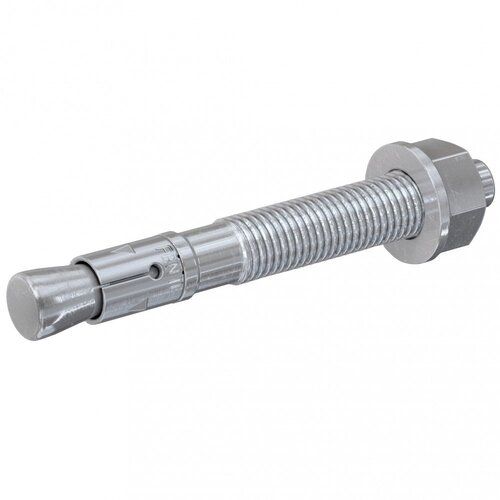

Fischer 45263 Ancrage de construction rapide FBN II 12/30 acier galvanisé électrolytiquement 20 pièces

Fischer 45263 Snelbouwanker FBN II 12/30 elektrolytisch verzinkt staal 20 unités

L'ancrage efficace pour une fixation flexible dans le béton non fissuré. La cheville de construction rapide fischer FBN II est une cheville en acier pour une fixation efficace dans le béton non fissuré. Grâce à son long filetage et à ses deux profondeurs d'ancrage, la cheville de construction rapide fischer FBN II peut être utilisée de manière particulièrement flexible. En plus de l'installation frontale et de l'installation par enfoncement, la cheville de construction rapide est également adaptée à l'installation d'entretoises. Dans sa version galvanisée, la cheville de construction rapide convient à la fixation de mains courantes, de consoles et de gaines de câbles dans la construction intérieure.

Avantages

• La profondeur d'ancrage standard permet d'atteindre les charges maximales. Par conséquent, moins de points de fixation et des plaques d'ancrage plus petites sont nécessaires.
• La profondeur d'ancrage réduite permet de diminuer la profondeur du trou de forage. Cela permet de réduire le temps d'installation et d'accroître la flexibilité.
• Le filetage long garantit des tolérances équilibrées pour les composants et permet un montage à distance, offrant ainsi une plus grande flexibilité.
• Moins de coups de marteau et un couple de serrage minimal permettent un assemblage beaucoup plus facile.
• La goupille enfichable protège les filets contre les dommages et permet donc une installation et un retrait plus rapides de la fixation.

Caractéristiques

• Avec la profondeur d'ancrage standard, le FBN II atteint la capacité de charge la plus élevée. Cela signifie : moins de points de fixation et des plaques d'ancrage plus petites.
• L'utilisation de la profondeur d'ancrage réduite permet de diminuer la profondeur du trou de forage et de simplifier l'installation.
• Le filetage long compense les tolérances du composant. En outre, le FBN II peut être monté à distance. Cela augmente la flexibilité.
• Montage facile grâce à un nombre réduit de coups de marteau et à un glissement minimal.
• La came d'impact protège les filets contre les dommages. Cela permet de gagner du temps lors du montage et du démontage.

Applications

• Structures en acier, garde-corps, consoles, échelles, machines, clôtures, systèmes de façade, matériaux de construction,
• Approuvé pour : Béton C20/25 à C50/60, non fissuré Convient également pour : Béton C12/15 Pierre naturelle de haute densité
• Approbation ETA-07/0211 DoP No. 0015 DoP No. 0756-CPD-0296 GS 3.2/18-082-1-r1

Assemblée

• Le FBN II est adapté au montage par enfoncement et traversée ; il est également adapté au montage à distance sous certaines conditions.
• Avant le montage, placez l'écrou hexagonal dans la position optimale (la goupille d'insertion dépasse d'environ 3 mm de l'écrou hexagonal).
• Lorsque le couple est appliqué, le boulon à cône est tiré dans le collier d'écartement, le serrant contre la paroi du trou de forage.
• Le dégagement de la tête permet d'utiliser facilement l'ancre.
• Pour une installation en série, nous recommandons d'utiliser la fixation par boulon d'ancrage FABS.

Données techniques

• Approbation
• Diamètre du trou de forage d0 12 [mm]
• Profondeur de perçage minimale pour le montage de trous traversants h2 115 [mm]
• Longueur du connecteur l 126 [mm]
• Longueur utile max. levage, debout/levage, rouge tfix 30/45 [mm]
• Filetage Ø x longueur M 12 x 79 [mm]
• Largeur de clé SW 19 [mm]

Fourni en standard

• 20 unités
